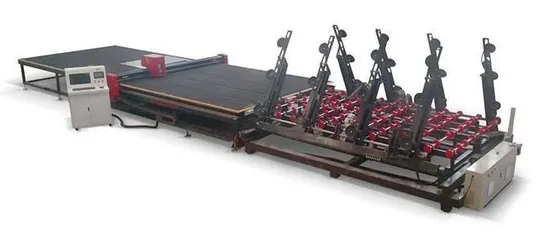

Linha de mesa de corte de vidro CNC para quebra de carga automática

Informação básica.

Serviço pós-venda	30 anos
A precisão diagonal	≤±0,30mm/M
Cortando a aceleração da ponte	≥ 3,0m/S²
Paralelismo Linear	≤±0,25mm/M
Aceleração da ferramenta de corte	≥ 6,0m/S²
Precisão da cabeça de corte	≤±0,2 mm
Velocidade da ferramenta de corte	≥160 m/min
Espessura do vidro	3-19mm
Velocidade de transferência	0-40m/min (ajustável)
Carregando Ciclo de Vidro	40-90 (ajustável)
Tamanho mínimo do vidro	1500*1500mm
Tamanho máximo do vidro	4200*2800mm
Pacote de Transporte	Recipiente
Especificação	personalizado
Marca comercial	brinquedo
Origem	China
Código HS	8464901100
Capacidade de produção	500.000 conjuntos

Descrição do produto

Linha de produção de máquina de corte de vidro totalmente automática TYR-4228

Configuração de máquinas:
TYR-4228 Máquina de carregamento de vidro totalmente automáticaTYR-4228 Máquina de corte de vidro CNC totalmente automáticaTYR-4228 Máquina de quebra de vidro com almofada de ar
Especificação de máquinas:
1. TYR-4228 Máquina de carregamento de duplo braço e posição única de vidro totalmente automática1.1 Sistema de equipamento: estrutura principal / sistema de corrida / sistema de transferência / sistema de adsorção de vácuo / sistema de giro mecânico / sistema de controle de alta e baixa pressão / sistema de controle de programa1. 2 componentes mecânicos: 1) corrente da roda giratória: tipo reforçado de alta precisão 2) roda intermediária de transferência: PU 3) ventosa a vácuo: estrutura de absorção dupla 4) motor de transferência / giro: motor CPG de Taiwan 5) bomba de vácuo: PUXU (Sino-Alemanha )1.3 Elementos elétricos. 1) Controlador PLC: Inovance 2) Transdutor: Inovance 3) Cabo de controle: Cabos de controle blindados de alta flexibilidade 4) Contator: Schneider 5) Peça pneumática: Taiwan Airtac, SMC1.4 Parâmetro técnico: 1) Tamanho máximo do vidro: 4200*2800 Tamanho mínimo do vidro: 1500 * 1500 (lado esquerdo) 2) Espessura do vidro: 3-19 mm 3) Ciclo de carregamento do vidro: 40-90s (ajustável) 4) Velocidade de transferência: 0-40m/min (ajustável) 5) Profundidade máxima do rack: 700mm 6) Peso de carga: 900KG 7) Quantidade de braços em um lado: 4 peças 8) Quantidade de ventosas a vácuo em cada braço: 3 peças 9) Braços de carga: braço duplo 10) Posição de trabalho: posição única 11) Alimentação (instalação): 380V/50HZ 12) Potência instalada: 8KW 13) Ar comprimido: 0,3Mpa-0,5Mpa 14) Pressão de vácuo: -70 ~-90Kpa 2. Informações técnicas2.1 Introdução principal: Máquina automática de carregamento de vidro Com estrutura de estrutura muito resistente, vácuo confiável projeto do sistema com dispositivo de vácuo venturi para evitar a queda de vidros em caso de apagões elétricos. Os braços de carregamento foram acionados por motor elétrico. Componentes certificados de alta qualidade para garantir confiabilidade a longo prazo e fácil disponibilidade de peças de reposição. O design modular disponibiliza atualizações futuras para mais estações.2.2 Descrição técnica 1) Modo de giro: giro mecânico, velocidade rápida, operação constante , carregando vidro com espessura de 3 a 19 mm. Montado com corrente de transmissão de giro de linha dupla, para garantir a segurança e confiabilidade do processo de transmissão. 2) Ângulo de giro: ajustável, de 95 a 98 graus. 3) Profundidade do rack: mecanismo retrátil da biela especial, ventosa avança 150 mm e a profundidade do rack é de 700 mm, o que pode atender a diferentes tipos de rack de vidro. 4) Sistema de indução: dois conjuntos de sensores fotoelétricos para garantir uma operação segura. 5) Barra de rolo: mecanismo retrátil de biela especial, para garantir a elevação síncrona e separar a peça de vidro com segurança.6) Sistema de sucção: introdução de sucção de camada dupla, forte absorção.7) Controle de ventosa: Cada copo tem válvula de ar separada para controlar , escolha a quantidade de copo de trabalho com facilidade e liberdade. 8) Sistema de elevação e carregamento: levante o vidro antes de carregar, caso o vidro esteja danificado por causa de aderência. 9) Sistema de alarme: A máquina possui acessórios de alarme, possui sistema de auto-inspeção e botão de alarme vermelho e verde. 10) Modo de operação: A máquina possui dois tipos de modo de controle (automação e manual) 11) Tela de operação: Interface de tela de toque LCD colorida 12) Configuração de parâmetros: O pedido e a quantidade de vidro de carregamento podem ser definidos automaticamente com informações digitais. 2. Máquina de corte de vidro totalmente automática TYR-42282.1 Parâmetro técnico: Tamanho máximo do vidro: 4200 * 2800 Espessura do vidro: 3-19mm Peso bruto: 2.5T2.2 Parâmetro de corte: Paralelismo linear: ≤±0,25 mm/m A diagonal precisão: ≤±0,30mm/m Velocidade da ponte de corte: 0-160m/min Aceleração da ponte de corte: ≥ 3,0m/s² Velocidade da ferramenta de corte: ≥160m/min Aceleração da ferramenta de corte: ≥ 6,0m/s² Velocidade de transmissão da correia: ≥ 40m/ min Precisão da cabeça de corte: ≤±0,2mm2.3 Potência: Potência (instalação): 380V/50HZ Potência instalada: 8KW Ar comprimido: 0,6Mpa2.4 Desempenho do equipamento Estrutura do equipamento: garante precisão e mantém a forma. Avental de ferramenta de corte: a cabeça de corte pode girar 360 graus. Tampo da mesa: Placa HDF Feltro: Feltro, liso e antiestáticoÓleo de corte: entrada pneumática de óleo automaticamente, corte e sincronização de óleoSistema de transferência: Transferência sincronizada da correia automaticamente. 2.5 Peças mecânicas: Tampo da mesa: HDF Rack: KHK Correia de transferência: Barbieri Roda de corte: Alemanha Bohle2.6 Peças elétricas: Interface Microsoft Windows Tensão: 380V/50HZ, equipada com transformador. Motor: Japão YASKAWA sever motor Interruptor de abordagem: SN Cartão de controle: Itália importado (combina com Itália OPTIMA SOFTWARE) Principais peças elétricas: Japão IDEC Relay, Schneider AC Contator Válvula proporcional de ar: Japão SMC2.7 Software Itália importou software de corte e otimização Software de otimização pode combinar com sistemas ERP. Limitação da posição de corte Calcula a capacidade automaticamente Mais de dois mil bancos de dados de formatos de corte. (Seja fácil de operar) Combine com o software de desenho AUTO CAD. O software de otimização pode ser usado diretamente com o software de corte. e estável.Ajuste a pressão de corte automaticamente ao cortar formas diferentes, para garantir o efeito de corte rápido.A posição de origem automática pode ser pesquisada e configurada. Entrada de operação: teclado e mouse, interface em chinês ou inglês. Digitalização de forma: digitalização ponto a ponto de forma diferente e, em seguida, transferência para desenho CAD. Software de otimização: combine e solicite o tamanho de corte casualmente, produza a melhor solução de corte e melhore a eficiência de corte. Revisão manual após otimização que melhora a taxa de utilização de corte. Pressão e velocidade otimizadas: De acordo com o padrão, linha reta, linha curva, ponto inicial e ponto final de curvatura e saída; seção de aceleração e seção de frenagem, pode ajustar a pressão e velocidade mais adequadas .Banco de dados de forma: o banco de dados está disponível para diferentes tipos de forma.Otimização de forma: altere o tamanho, gire, mova e combine suavemente no banco de dados.Interface de operação: interface em chinês ou inglês, suporta vários tipos de idioma.Posição da broca:preposição da posição da broca .Proteção da cabeça de corte: função de proteção mecânica, evita a possibilidade de colisão. Corte de forma: corte em linha reta e linha inclinada e qualquer formato automaticamente. proteção dupla elétrica, para proteger a proteção máxima de viagem. Ajuste de pressão de corte: Qualquer ajuste de pressão de corte pode ser ajustado diretamente pelo teclado, sem necessidade de operação manual.3. Máquina de quebrar vidro TYR-42283.1 Parâmetro técnico:Tamanho do tampo da mesa: 4200×2800mm Altura do tampo da mesa: 900±30mm Quantidade de ventilador de ar: 1 peça (controle de interruptor independente)3.2. Componentes principais Superfície do tampo da mesa: fibra e feltro de lã Tampo da mesa: HDF Barra: 2pcs nível horizontal 1pcs nível vertical Lista de peças de reposição: Welcome to Contact Us for A Quotation!
